Vom Drohnenbild zur nachvollziehbaren Mengenübersicht.
Haufwerke und Aushub im 3D-Modell betrachten, abgrenzen und im Projekt dokumentieren.

Wofür Volumen aus der Drohne genutzt werden
Typische Anwendungen im Tief- und Erdbau:
- Haufwerke und Schüttgut auf Lager- und Baustellenflächen
- Aushub und Auffüllung im Baufortschritt
- Bodenbewegungen zwischen zwei Zeitpunkten
- Abstimmung von Mengen mit Auftraggebern oder Nachunternehmern
Gegenüber einem Aufmaß mit Tachymeter oder GNSS-Stab erfasst die Drohne die ganze Oberfläche statt einzelner Punkte – und niemand muss auf das Haufwerk steigen.
Den Zweck vor dem Flug klären
Ein Haufwerk regelmäßig zu vergleichen und eine Menge für eine Abrechnung zu bestimmen stellen unterschiedliche Anforderungen. Kläre vorab:
- Welche Genauigkeit wird gebraucht – eine Größenordnung oder eine abrechenbare Menge?
- Braucht das Modell einen Lagebezug, etwa über RTK oder eingemessene Passpunkte?
- Wird ein Vergleich mit einer früheren Aufnahme oder dem Urgelände gebraucht?
- Wer prüft das Ergebnis, und in welcher Form wird es weitergegeben?
Für eine Abrechnung nach VOB gelten zusätzlich die Abrechnungsregeln der jeweiligen ATV, für Erdarbeiten etwa DIN 18300. Stimme das Verfahren in diesem Fall vorher mit dem Auftraggeber ab.
Die Aufnahme

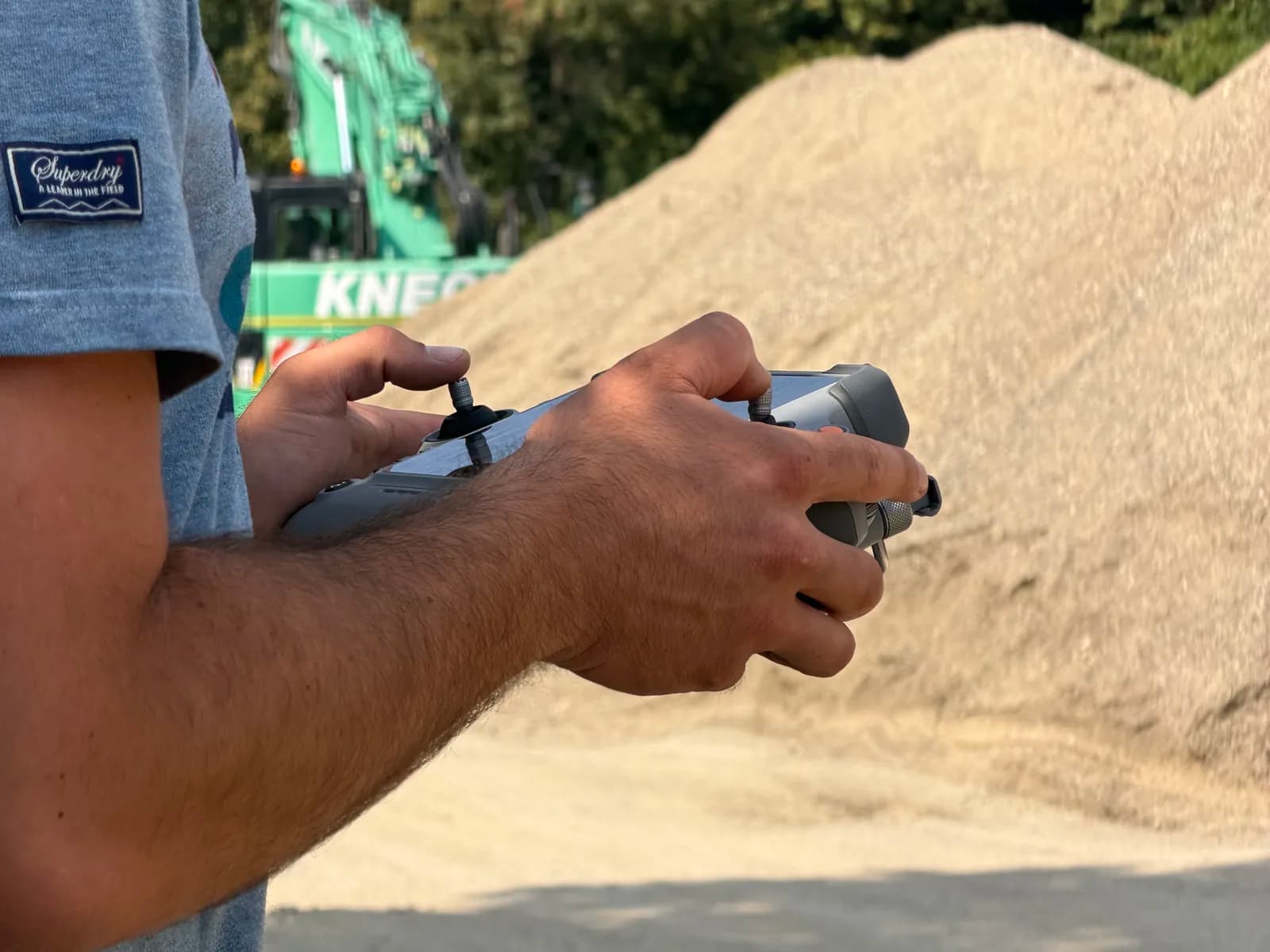

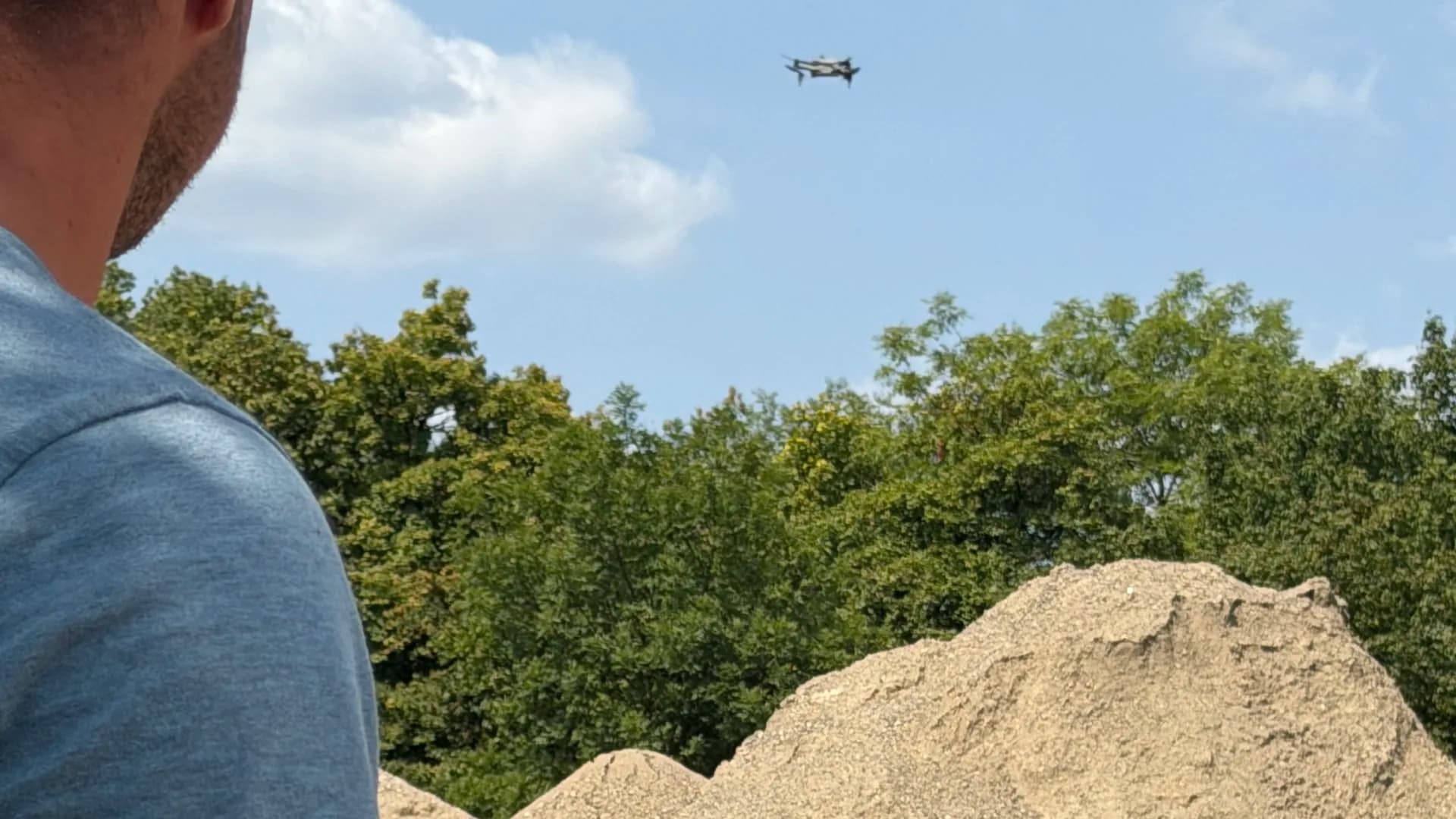

Für ein sauberes Modell wird das Haufwerk vollständig und mit ausreichender Überlappung beflogen, an steilen Flanken am besten zusätzlich mit Schrägaufnahmen. Halte Zeitpunkt und Bedingungen fest: Wetter, Licht und Besonderheiten wie Maschinen oder Wasser auf der Fläche. Wird während des Flugs Material bewegt, passt das Modell nicht mehr zum Zustand.
In PixAtlas lädst du die Bilder hoch und lässt daraus das 3D-Modell erstellen. Es bleibt mit dem Projektstand verbunden.
Fläche und Bezugsebene bestimmen
Das Volumen ergibt sich aus der Oberfläche des Haufwerks und einer Bezugsfläche darunter. Die Wahl dieser Fläche ist die wichtigste Einzelentscheidung:
- Fläche durch die Randpunkte: Die Grenze wird um das Haufwerk gezogen, die Basis spannt sich zwischen den Randpunkten auf. Gut für Haufwerke auf ebenem oder leicht geneigtem Untergrund.
- Horizontale Ebene: eine feste Höhe als Basis, etwa der tiefste Randpunkt. Einfach, aber anfällig bei geneigtem Gelände.
- Vergleichsfläche: eine frühere Aufnahme oder das Urgelände. Nötig für Aushub, Auftrag und Abtrag.
Eine andere Abgrenzung oder Basis verändert das Ergebnis. Dokumentiere deshalb, wie gerechnet wurde, und prüfe den Rechenansatz am Modell.
Lose Menge oder feste Menge?
Ein Haufwerk liegt aufgelockert. Das gemessene Volumen ist deshalb ein Schüttvolumen, kein Festvolumen im gewachsenen Boden. Für den Vergleich mit Aushubmengen wird mit einem Auflockerungsfaktor umgerechnet, der von Bodenart und Verdichtung abhängt. Gib in der Mengenübersicht an, welche Menge gemeint ist.
Ergebnis mit Kontext teilen
Eine Zahl ohne Kontext führt zu Rückfragen. Teile die Mengenübersicht zusammen mit:
- dem Modell und der eingezeichneten Abgrenzung
- der gewählten Bezugsfläche
- Datum und Bedingungen der Aufnahme
- der Angabe, ob Schütt- oder Festvolumen gemeint ist
So können Beteiligte nachvollziehen, worauf das Ergebnis beruht und welcher Stand für die nächste Entscheidung gilt.
So läuft es in PixAtlas

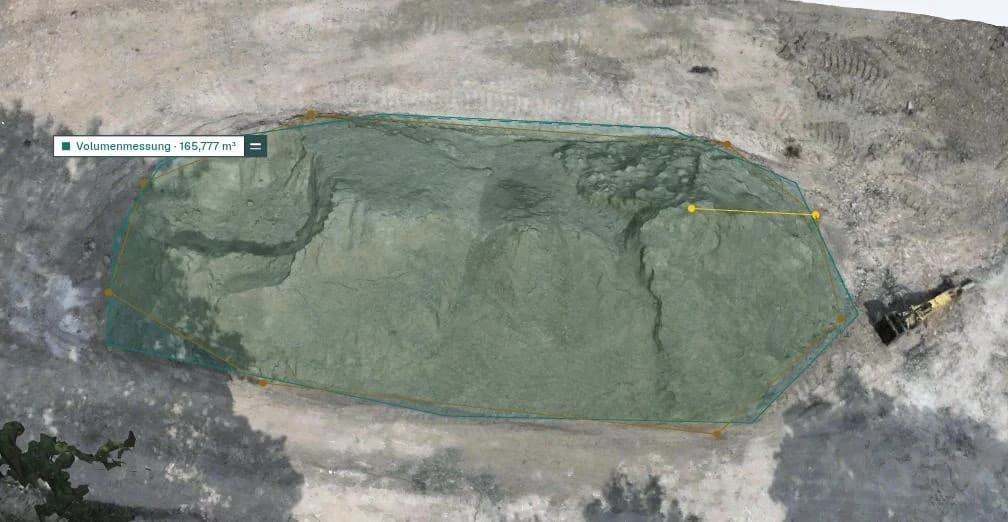

In PixAtlas grenzt du das Haufwerk direkt im 3D-Modell ab und erhältst das Volumen in Kubikmetern. Modell, Messung und Aufnahmedatum bleiben im Projekt zusammen und lassen sich per Freigabelink teilen. Wenn du nicht selbst fliegen möchtest, übernimmt unser Team die Erfassung im Großraum München.
